Краткое описание

VCI (интерфейс связи с автомобилем) - прибор, который вставляется в разъём OBD-II. VCI поставляется с последней версией микропрограммы. Если он какое-то время не эксплуатировался, микропрограмму необходимо обновить.

Программа SD Boot Loader необходима для обновления микропрограммы VCI в режиме J2534.

В каких случаях нужно обновлять микропрограмму в VCI:

  • Если вы устанавливаете новую версию программного обеспечения J2534 для VCI.
  • Если раньше вы работали в старой версии программы ScanDoc и теперь хотите пользоваться VCI в режиме J2534.
  • Если вы не знаете, какая версия микропрограммы у вас установлена, то установите последнюю версию.

В VCI Кирпич с помощью этой программы также можно изменить IP адрес VCI.

Установка программы на компьютер


Установка программы SD Boot Loader на компьютер
  1. Со страницы описания VCI в режиме J2534 скачайте установочный файл Setup.exe.

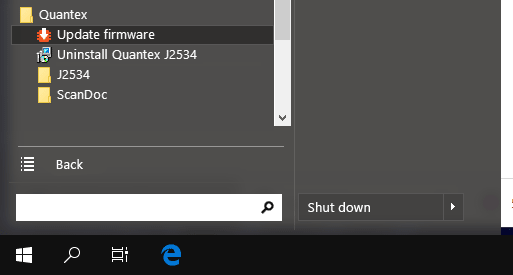

  2. Установите и запустите программу (Пуск -> Quantex -> Update Firmware)
Если раньше вы работали со старой программой и теперь переходите на новую, обязательно выполните ввод VCI в режим загрузки.
Если вы работали в новой программе, то не нужно вводить VCI в режим загрузки.

Ввод VCI в режим загрузки


Это необходимо, только если вы работали со старой программой и теперь переходите на новую.
Если вы работали в новой программе, то пропустите этот шаг.


Режим загрузки

  • Отключите Compact от любого источника питания.
  • На нижней стороне Compact можно увидеть утопленную кнопку сброса.
    Нажмите эту кнопку любым тонким предметом, например скрепкой, и удерживайте ее.
  • Подайте питание на Compact (например, подключите его к диагностическому разъему), не отпуская при этом кнопку сброса.
  • Отпустите кнопку сброса.
  • Compact будет в режиме загрузки (будет слабо гореть красный светодиод, вполнакала). Через некоторое время (ориентировочно 30 секунд) он выйдет на связь.

Обновление микропрограммы


Программа SD Boot Loader сначала связывается с VCI, считывает его серийный номер, затем связывается с сервером Quantex и скачивает микропрограмму для вашего серийного номера.

Поэтому необходимо, чтобы VCI был подключён по WLAN к компьютеру, а компьютер имел доступ в интернет.

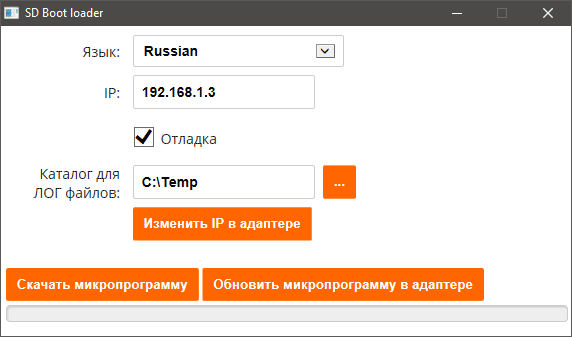

Окно программы SD Boot Loader
  1. Подключите VCI к диагностическому разъему OBD-II автомобиля.
  2. Подключитесь к VCI по кабелю или через беспроводную сеть WLAN на вашем компьютере, используя пароль.
    Если его серийный номер s/n: 06052, то подключение будет называться S6052, а пароль для него будет scandoc6052.
  3. В пункте IP адрес вписан адрес VCI по умолчанию. Если вы задавали другой IP адрес, впишите его здесь.
  4. Нажмите кнопку Скачать микропрограмму
    (Программа свяжется с VCI, затем скачает микропрограмму с сервера Quantex)
  5. Нажмите кнопку Обновить микропрограмму в VCI
    (Программа запишет микропрограмму в VCI)
  6. Микропрограмма VCI обновлена!

В VCI Кирпич можно изменить IP адрес.

Кнопка Изменить IP адрес нужна только для изменения адреса в самом VCI.

  1. В пункте IP адрес вписан адрес VCI по умолчанию. Если вы задавали другой IP адрес, впишите его здесь.
  2. Нажмите кнопку Изменить IP адрес;
  3. В новом окне укажите новый IP адрес и нажмите кнопку Установить.

Галка Отладка необходима для сохранения ЛОГ файла о работе программы (его можно отправить нам, если возникнут проблемы в работе с программой). Каталог для сохранения ЛОГ файлов можно изменить в соседнем пункте.
