Kurzbeschreibung

VCI (Fahrzeugkommunikationsschnittstelle, Vehicle Communication Interface) - ein Gerät, das in die OBD-II-Buchse des Fahrzeugs gesteckt wird. Das VCI wird mit der neuesten Firmware ausgeliefert. Wenn es längere Zeit nicht verwendet wurde, muss die Firmware aktualisiert werden.

SD Boot Loader wird benötigt, um die Firmware des VCI im J2534-Modus zu aktualisieren.

Wann muss ich die Firmware im VCI aktualisieren:

Bei Brick können Sie mit diesem Programm auch seine IP-Adresse ändern.

Installation des Programms auf einem Computer


Installation des Programms auf einem Computer
  1. Laden Sie die Setup-Datei Setup.exe von der Beschreibungsseite VCI im J2534-Modus herunter.
  2. Installieren und starten Sie das Programm (Start -> Quantex -> Firmware aktualisieren)
Wenn Sie früher mit einem alten Programm gearbeitet haben und jetzt auf ein neues umsteigen, müssen Sie das VCI unbedingt in den Boot-Modus versetzen. Wenn Sie in einem neuen Programm gearbeitet haben, müssen Sie das VCI nicht in den Boot-Modus versetzen.

Schalten des VCI in den Boot-Modus


Dies ist nur notwendig, wenn Sie mit einem alten Programm gearbeitet haben und jetzt auf ein neues Programm umsteigen oder ein neues VCI kaufen. Wenn Sie in einem neuen Programm gearbeitet haben, überspringen Sie diesen Schritt.


Boot-Modus (Compact der neuesten Generation im kurzen Gehäuse)

  • Strom an den Compact anschließen (z.B. an den Diagnosestecker anschließen).
  • Auf der Unterseite des Compact befindet sich eine eingelassene Reset-Taste. Drücken Sie diese Taste mit einem dünnen Gegenstand, halten Sie sie 3 Sekunden lang gedrückt, schließen Sie den Compact an die Stromversorgung/den Diagnosestecker an und lassen Sie dann erst die Taste los.
  • Der Compact wird in den Boot-Modus geschaltet. (die rote LED leuchtet schwach). Nach einer Weile (ca. 30 Sekunden) meldet er sich.

Boot-Modus (Brick)

  • VCI ausschalten.
  • Strom an das VCI anschließen (z.B. an den Diagnosestecker anschließen).
  • Während Sie die "WLAN"-Taste gedrückt halten, drücken Sie die Einschalttaste.
  • Das VCI wird in den Boot-Modus geschaltet. (die rote LED leuchtet schwach). Nach einer Weile (ca. 30 Sekunden) meldet es sich.

Wenn die Firmware des VCI aus irgendeinem Grund nicht aktualisiert wurde, können Sie den Boot-Modus verlassen, indem Sie seine Stromversorgung ausschalten und dann wieder einschalten.

Brick muss Ihrem Konto zugeordnet werden. Der Vorgang ist auf der Dokumentationsseite beschrieben.

Firmware-Update


SD Boot Loader kommuniziert zuerst mit dem VCI und liest seine Seriennummer aus, dann kommuniziert er mit dem Quantex-Server und lädt die Firmware für Ihre Seriennummer herunter.

Daher ist es notwendig, dass das VCI per WLAN mit dem Computer verbunden ist und der Computer Zugang zum Internet hat.

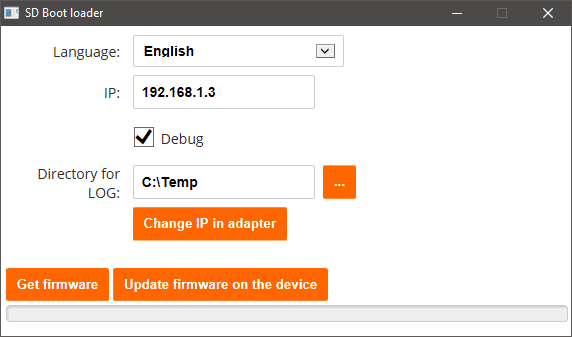

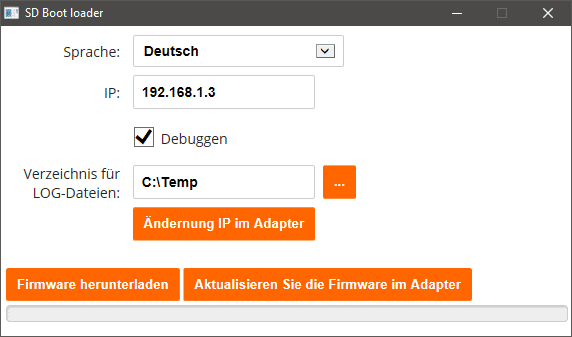

SD Boot Loader Fenster
  1. Verbinden Sie das VCI mit dem OBD-II-Diagnosestecker des Fahrzeugs.
  2. Verbinden Sie sich mit dem VCI über Kabel oder über das WLAN-Drahtlosnetzwerk auf Ihrem Computer/Smartphone mit einem Passwort.
    Wenn seine Seriennummer s/n: 06052 lautet, dann heißt die Verbindung S6052, und das Passwort dafür ist scandoc6052.
    Hinweis: Diese Option ist im WLAN-Modul des VCI standardmäßig konfiguriert.
  3. Die IP-Adresse enthält die Standardadresse des VCI. Wenn Sie eine andere IP-Adresse angegeben haben, geben Sie sie hier ein.
  4. Klicken Sie auf die Schaltfläche Firmware herunterladen
    (Das Programm verbindet sich mit dem VCI und lädt dann die Firmware vom Quantex-Server herunter)
  5. Klicken Sie auf die Schaltfläche VCI-Firmware aktualisieren
    (Das Programm schreibt die Firmware in das VCI)
  6. Die Firmware des VCI wurde aktualisiert!

Bei Brick können Sie die IP-Adresse ändern.

Die Schaltfläche IP-Adresse ändern dient nur zum Ändern der Adresse im VCI selbst.

  1. Tragen Sie im Punkt IP: die aktuelle IP-Adresse des VCI ein;
  2. Klicken Sie auf die Schaltfläche IP-Adresse ändern;
  3. Geben Sie im neuen Fenster eine neue IP-Adresse ein und klicken Sie auf die Schaltfläche Installieren.

Das Kontrollkästchen Debug ist notwendig, um die LOG-Datei über den Programmablauf zu speichern (Sie können sie uns zusenden, wenn Sie Probleme mit dem Programm haben). Das Verzeichnis für die Speicherung von LOG-Dateien kann im nächsten Punkt geändert werden.
